전기차 배터리 관리 시스템의 핵심과 중요성
전기차 배터리 관리 시스템(BMS)은 전기차 배터리 팩의 안정성과 수명을 결정하는 핵심 요소입니다. 최신 전기차들은 300~600V 이상의 고전압을 활용하며, 수십 개에서 수백 개에 이르는 리튬이온 셀들이 직·병렬로 연결되어 하나의 팩으로 구성됩니다. 이 과정에서 각 셀의 전압, 전류, 온도 등을 실시간으로 모니터링하고 균형을 맞춰주는 역할을 수행하는 것이 BMS입니다. BMS가 없다면 배터리 팩 내부에서 전압 불균형, 과충·과방전, 과열 등의 문제가 발생해 화재 위험이 커질 수 있으며, 배터리 수명이 급격히 단축됩니다. 이 글에서는 BMS의 원리, 구성 요소, 기능, 설계 시 고려해야 할 안전 및 성능 요구 사항, 글로벌 시장 동향 및 주요 공급사, 최신 기술 동향 등을 상세히 다룹니다. 또한, 전기차 배터리 제조사 및 완성차 업체 간 협력 구조와 인증 규격, 전기차 사용 후 배터리 2차 활용(ESS 적용 등)에 대한 BMS 요구사항까지 폭넓게 살펴봅니다. 독자가 실제 산업 현장에서 BMS 설계나 적용을 고민할 때 참고할 수 있도록 구체적인 사례와 수치 데이터를 포함하여 설명합니다.
배터리 관리 시스템(BMS)의 필요성과 역할
전기차 시장이 급격히 성장하면서 배터리 팩의 용량과 출력은 동시에 높아지고 있습니다. 일반적으로 60kWh 이상의 대용량 배터리 팩은 전압이 400V 이상이며, 최대 출력 전류가 수백 암페어를 넘어갑니다. 이처럼 높은 전압·전류를 안전하게 다루기 위해서는 배터리 내부에서 미세한 수준으로 전기적 상태를 파악하고 제어하는 시스템이 필수적입니다. 배터리 셀 하나하나의 전압이 조금이라도 균형을 잃으면, 특정 셀에서 과충전이나 과열이 발생하여 전체 팩의 성능 저하나 심지어 폭발 사고로 이어질 수 있습니다. 따라서 BMS는 배터리 팩의 안정성을 보장하는 최고 수준의 안전 장치 역할을 수행합니다.
또한, 배터리 팩을 구성하는 개별 셀은 화학 반응 특성상 제조 시 편차가 발생할 수 있으며, 사용 시간이 지남에 따라 내부 저항이 증가하거나 용량이 감소합니다. 이러한 특성 변화는 충·방전 시 전압 프로파일에 영향을 주어 전체 팩의 배터리 수명에도 큰 영향을 미치게 됩니다. BMS는 주기적으로 셀 간 전압 불균형을 감지하고, 셀 밸런싱 기능을 통해 에너지를 재분배하여 전체 팩 수명을 최대화합니다. 예를 들어, 각 셀 전압 차이가 20mV 이상 벌어질 때는 능동형 셀 밸런싱 기법을 통해 충전 전류를 재분배하거나, 수동 방전 저항을 사용해 과전압 셀을 방전시키는 방식을 사용합니다. 이를 통해 배터리 전체의 용량 저하 속도를 느리게 하며, 장기적으로는 배터리 팩 교체 주기를 연장할 수 있습니다.
BMS가 제공하는 정보는 단순히 전압·전류 측정 데이터뿐만 아니라, SOC(State of Charge), SOH(State of Health), SLA(State of Lifetime Availability)와 같은 지표로 가공되어 배터리 상태를 직관적으로 파악할 수 있게 합니다. 특히 SOC는 전체 배터리 잔여 용량을 백분율로 표시해 주행 가능 거리를 예측하는 핵심 인자로 사용되며, SOH는 배터리 상태를 퍼센트로 환산해 교체 시점을 예측하는 데 도움이 됩니다. 현대 전기차의 대시보드나 텔레메틱스 시스템에도 BMS 데이터를 제공하여 운전자에게 주행 거리, 배터리 온도 분포, 예측되는 충전 시간 등의 정보를 실시간으로 표시할 수 있습니다.
이처럼 BMS는 전기차를 안전하고 효율적으로 운행하기 위한 ‘신경망’과 같은 역할을 하며, 배터리 팩을 제조하거나 차량 개발 단계에서부터 설계 고려 사항으로 반드시 포함해야 하는 요소입니다. 서론에서는 BMS가 왜 필요한지, 얼마나 중요한 역할을 수행하는지 살펴보았습니다. 다음 본론에서는 BMS의 구조, 주요 기능, 설계 시 고려해야 할 인증 규격 및 글로벌 시장 동향 등을 집중적으로 다루겠습니다.
BMS 구성 요소와 기능 분석

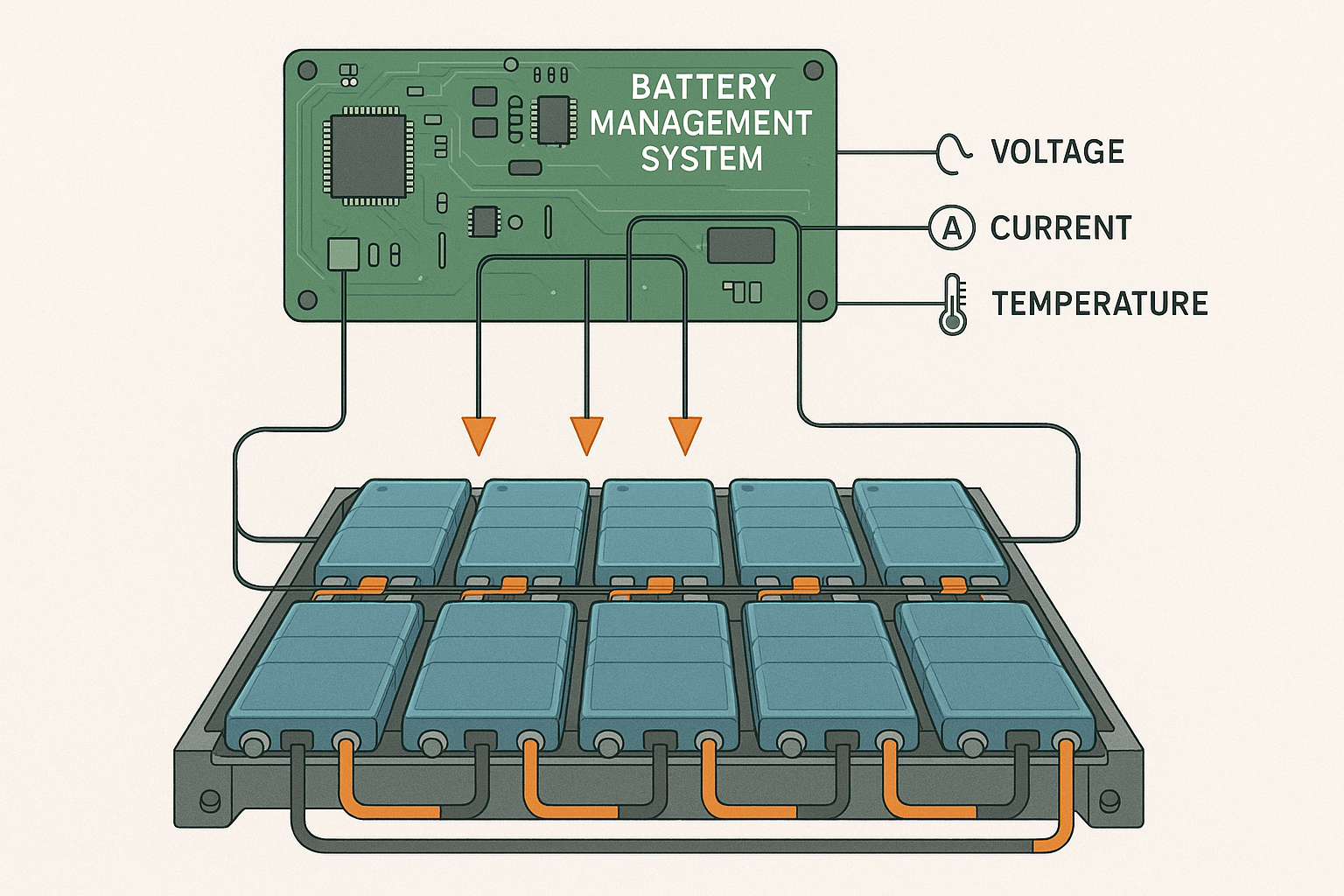

BMS는 크게 하드웨어와 소프트웨어로 나뉘며, 서로 유기적으로 작동합니다. 하드웨어 측면에서 BMS 모듈은 일반적으로 아래와 같은 블록으로 구성됩니다. 첫째, 셀 전압 측정 회로(Cell Voltage Measurement Circuit)로, 각 셀의 전압을 ADC(Analog-to-Digital Converter)를 통해 12비트 또는 14비트 분해능으로 샘플링합니다. 예를 들어, 16셀 용량 모듈을 모니터링할 경우, 16채널의 ADC 입력이 필요하며, 각 채널의 오차 범위는 ±5mV 이내가 권장됩니다. 둘째, 온도 센서 회로(Temperature Sensing Circuit)이며, 일반적으로 NTC 써미스터를 활용해 셀 내부 및 모듈 온도를 0.1°C 분해능으로 측정합니다. 과열 방지를 위해 셀 온도가 60°C를 초과하면 BMS는 즉시 팩 출력을 제한하거나 충전을 중단하도록 설계됩니다. 셋째, 전류 센서(Current Sensor)로 홀 효과(Hall Effect) 센서나 션트 저항(Shunt Resistor)을 사용합니다. 고전류 환경에서는 적절한 션트 저항을 선택해 저항 열로 인한 손실을 최소화하는데, 일반적으로 배터리 팩 최대 전류의 0.1% 이내에서 오차를 유지하도록 설계합니다. 넷째, 셀 밸런싱 회로(Cell Balancing Circuit)로, 패시브 밸런싱(저항을 통한 소모)과 액티브 밸런싱(에너지 재분배) 방식을 모두 지원할 수 있으며, 고전압·고용량 모듈의 경우 능동형 밸런싱 회로가 필수적입니다.
소프트웨어 측면에서는 마이크로컨트롤러(MCU) 혹은 전용 BMS ASIC이 탑재되어 펌웨어가 실행됩니다. 펌웨어는 다음과 같은 주요 알고리즘을 포함합니다. 우선, SOC 추정(State of Charge Estimation) 알고리즘으로, 칼만 필터(Kalman Filter) 기반, 칭팅 알고리즘(Coulomb Counting), 그리고 개방 회로 전압(OCV) 모델을 융합하여 정확도를 높입니다. 고속 충방전 환경에서는 칭팅 알고리즘의 드리프트를 보정하기 위해 주기적으로 OCV 기반 보정을 수행하며, 온도 보상 계수를 함께 적용해 온도 변화에 따른 전압 변화를 보정합니다. 둘째, SOH 추정(State of Health Estimation) 알고리즘으로, 배터리의 내부 저항 증가와 용량 저하를 바탕으로 모델링하며, 일반적으로 주행 중 획득한 충·방전 곡선을 분석해 SOH를 1년 단위로 95% 이상 정확도로 추정하는 수준을 목표로 합니다. 셋째, 셀 밸런싱 알고리즘(Cell Balancing Algorithm)으로, 셀 간 전압 불균형이 일정 수준(예: 10mV 초과) 발생했을 때 능동·수동 밸런싱 모드 전환 로직을 실행합니다. 또한, 긴급 상황(온도 60°C 초과, 단락 발생 등)에서는 즉시 셧다운(Shutdown) 절차를 밟아 충전을 차단하고 외부 릴레이를 통해 팩 출력 회로를 차단합니다.
안전 요구 사항을 충족하기 위해 BMS는 국제 표준 및 규격을 준수해야 합니다. 대표적으로 ISO 26262(도로 차량 기능 안전)에서 ASIL(Automotive Safety Integrity Level) 레벨을 BMS 설계에 반영하며, 최소 ASIL-B 이상의 안전 등급을 목표로 합니다. 이 외에도 UL2271(전기차 배터리 시스템), UN R100(유엔 차량 규정 중 전기배터리 관련), IEC 61508(기능 안전 표준) 등을 검토하여 설계해야 합니다. 특히 ISO 26262에서는 하드웨어 고장 진단 회로(Fault-detection)와 펌웨어 신뢰도 검사(Firmware Watchdog), 전자파 적합성(EMC) 시험 등을 명시적으로 요구하므로, PCB 레이아웃 단계부터 적절한 EMI 차폐와 열 설계(Thermal Design)가 필요합니다.
글로벌 시장 동향을 살펴보면, 북미·유럽·중국 등 주요 전기차 시장에서 BMS 기술 경쟁이 심화되고 있습니다. 북미 시장에서는 테슬라(Tesla)의 자체 BMS 솔루션이 대용량 팩 모니터링과 충·방전 효율을 극대화하는 것으로 알려져 있으며, 소프트웨어 업데이트(OTA)를 통해 주행 범위 최적화 기능을 지속적으로 개선하고 있습니다. 유럽 지역에서는 BMW, 폭스바겐, 다임러(메르세데스-벤츠) 등이 자체 개발 BMS 시스템을 채택하거나, 독일의 BMS 전문업체인 Valence(Cell Monitoring IC) 및 Renesas(ASIC) 제품을 활용합니다. 중국 시장에서는 CATL, BYD, CALB 같은 배터리 제조사가 BMS 기능을 자체 내재화하며, 가격 경쟁력을 높이는 추세입니다.
또한, 배터리 사용 후 리사이클(Recycling) 및 2차 활용(Second Life) 시장에서도 BMS가 중요한 역할을 합니다. ESS(Energy Storage System) 용도로 이관된 배터리의 경우, 신규 차량에 적용된 것과 달리 불균형 정도와 SOH가 크게 달라지므로, 더욱 정밀한 SOH 재평가 알고리즘이 필요합니다. 2차 활용 BMS는 SOC·SOH 뿐 아니라, 셀 내부 저항, 내부 가스 생성 여부, 셀 열화 패턴 등을 분석해 기능 안전 등급을 다시 산정해야 합니다. 이를 위해 일부 BMS 업체는 머신러닝 기반 예측 모델을 도입하여 배터리 상태를 보다 정교하게 추정하고, ESS 시스템에서 안전하게 작동할 수 있도록 지원합니다.
전망 및 실무 적용 시 고려 사항
전기차 배터리 관리 시스템은 전기차 개발 및 운영 단계에서 반드시 선행되어야 할 설계 요소입니다. 현재 글로벌 시장은 대용량 배터리 팩을 탑재한 고출력 전기차가 주류를 이루고 있으며, BMS 기술 경쟁도 그만큼 치열해지고 있습니다. 특히 중국 배터리 제조사의 대규모 생산 능력과 가격 경쟁력, 북미·유럽 완성차 업체의 고성능 BMS 솔루션이 융합되면서, 앞으로는 BMS 자체가 하나의 핵심 차별화 요소가 될 것입니다. 제조사 입장에서는 온도 특성, 셀 밸런싱 효율, 전력 소비량, 보안(사이버·물리) 등 다각적인 평가 지표를 충족시키면서도, 비용을 최적화해야 하는 과제를 안고 있습니다.
실무적으로 BMS를 설계하거나 적용할 때 다음 사항을 반드시 고려해야 합니다. 첫째, 셀 모듈 구성 및 셀 유형(LFP, NCM, NCA 등)에 맞춘 충·방전 전압 범위 설정이 필요합니다. 리튬인산철(LFP) 셀은 안정성이 뛰어나지만 에너지 밀도가 NCM 대비 낮기 때문에, SOC 계산 시 전압 곡선 특성을 별도로 보정해야 합니다. 둘째, 셀 밸런싱 방식은 능동형 vs. 수동형을 상황에 맞게 선택해야 합니다. 고용량 모듈에서는 충전·방전 속도가 높아 셀 간 불균형이 빠르게 증가하므로 능동형 밸런싱을 권장하지만, 시스템 복잡도 및 비용을 고려해 수동형과 혼용하는 방안도 존재합니다. 셋째, BMS 알고리즘은 SOC·SOH 정확도 외에도 사이클 수명 예측(Cycle Life Prediction) 기능을 추가하면, 운전자에게 배터리 수명 정보를 제공하고, 자동차 리스(Lease) 또는 구독(Subscription) 모델에서 중요한 지표로 활용할 수 있습니다. 넷째, BMS 하드웨어는 EMI/EMC 규격을 반드시 통과해야 하며, 전력 배선(High-Voltage Cable)과 통신 케이블은 물리적 차단거리(Creepage & Clearance) 규격을 준수해야 합니다.
향후 기술 발전 방향으로는 다음 세 가지를 주목해야 합니다. 첫째, AI·머신러닝 기반 배터리 상태 예측 기술이 확대될 전망입니다. 과거 배터리 예측은 주로 전압-전류 모델을 중심으로 수행되었지만, 최근에는 셀 열화 패턴, 사용 패턴, 온도 변화 데이터를 기반으로 실시간으로 상태를 예측하는 AI 알고리즘이 연구되고 있습니다. 둘째, 고전압 800V급 이상 시스템 도입이 가속화되면서 BMS 회로도 800V 대역용으로 재설계될 필요가 있습니다. 이 경우, 더 높은 차단 전압, 절연 요구 사항, 배터리 팩 내부 아키텍처 변경이 불가피하며, BMS IC의 내압(Dielectric Strength)과 신호 전송 안정성을 확보해야 합니다. 셋째, 2차 활용 배터리 시장 성장으로 인해 BMS 모듈의 재구성 가능성(Reconfigurability)이 중요해질 것입니다. 폐배터리 팩을 ESS, 마이크로그리드, 가정용 에너지 저장장치에 재사용하기 위해서는 배터리 팩의 셀 구성, 밸런싱 정책, SOC/ SOH 추정 알고리즘을 소프트웨어적으로 유연하게 재설정할 수 있는 기능이 필요합니다.
결론적으로, BMS는 전기차뿐만 아니라 모빌리티 전반에서 안전성과 효율성을 뒷받침하는 중추적 역할을 하며, 앞으로도 배터리 시장의 성쇠를 결정짓는 핵심 기술로 자리매김할 것입니다. 이 글에서 다룬 BMS의 설계 요소, 기능, 글로벌 동향 및 미래 전망을 바탕으로, 실무 현장에서 BMS 개발이나 적용을 준비하는 엔지니어 및 기획자들은 더 나은 문제 해결 방안을 찾을 수 있을 것입니다.
