타이어 압력 모니터링 시스템의 이해

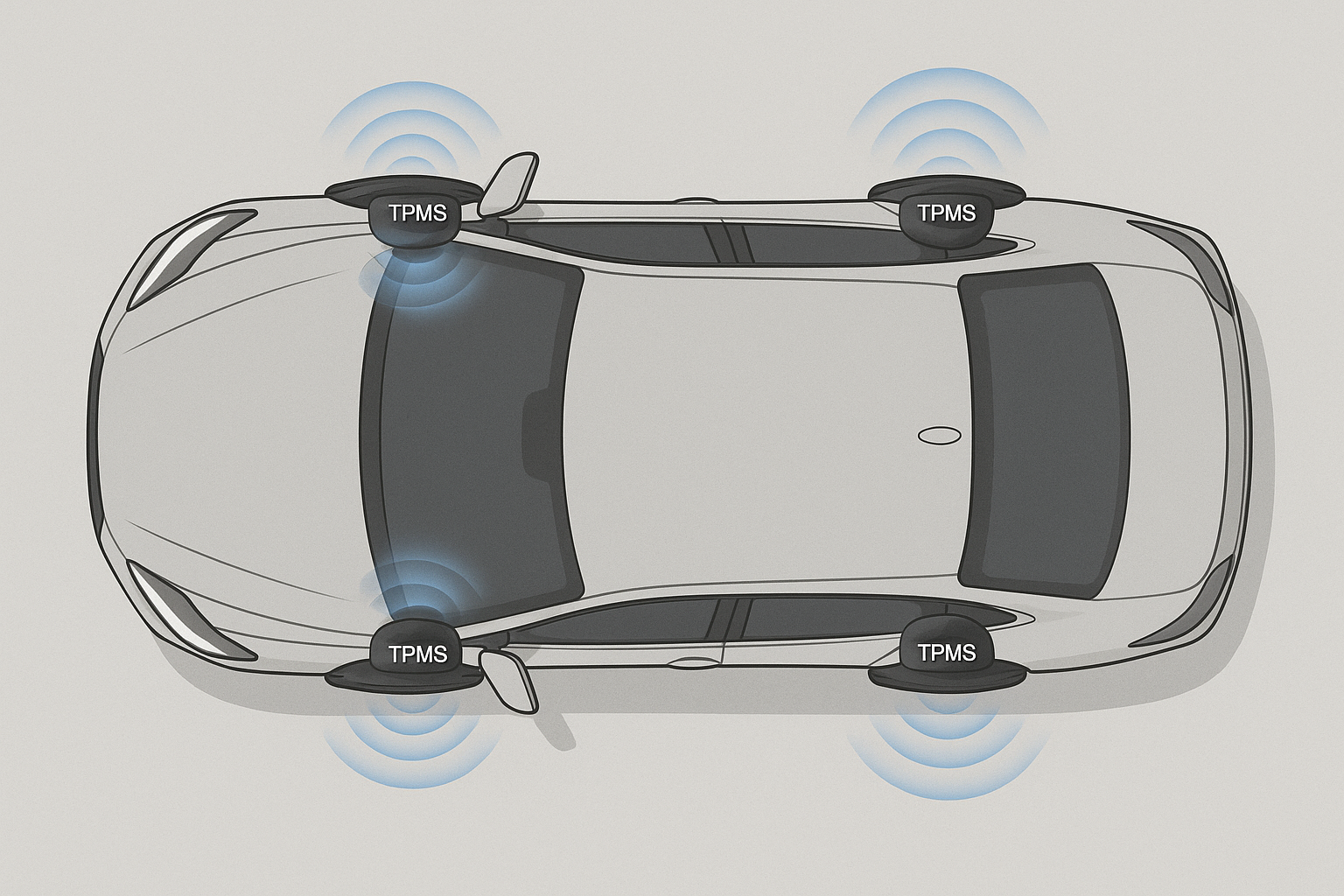

타이어 압력 모니터링 시스템(TPMS)은 차량 안전과 연비, 타이어 수명을 동시에 관리할 수 있는 필수 장치이다. TPMS는 각 타이어 내부에 설치된 센서가 실시간으로 공기압과 온도 데이터를 수집하며, 이를 무선으로 차량 중앙 제어 유닛(ECU)에 전송한다. ECU는 적정 공기압 범위를 벗어난 타이어를 빠르게 식별하여, 운전자에게 경고등이나 계기판 메시지를 통해 알려 준다. 적정 공기압이 유지되지 않으면 타이어 마모가 불균일해져 수명 단축은 물론 제동 거리 증가, 핸들링 불안정 같은 주행 안전 문제가 발생할 수 있다. 또한 공기압이 낮으면 타이어 변형이 커져 구름저항이 커져 연비가 나빠지고 이산화탄소 배출량이 늘어난다. TPMS는 이러한 문제를 예방하여 연비 개선 및 이산화탄소 배출 저감 효과를 제공하며, 특히 장거리 고속 주행 시 미처 확인하기 어려운 타이어 상태를 실시간으로 알려 주어 돌발 상황을 방지하고 운전자의 안전과 편의를 높인다. 이 글에서는 TPMS의 구성 요소와 작동 원리, 직접 감지식과 간접 감지식 방식의 차이를 설명하며, TPMS를 활용한 올바른 타이어 관리법과 운전 시 유용한 팁을 자세히 다룬다. 또한 향후 TPMS 기술 발전 방향과 전기차 시대에 필요한 추가 요소까지 포괄적으로 설명하여, 일반인도 손쉽게 이해할 수 있도록 구성하여 제공한다.
TPMS란 무엇이고 왜 중요할까?
타이어는 자동차가 도로와 직접 접촉하는 유일한 부분이기 때문에 자동차 안전과 연비, 승차감 등에 결정적인 영향을 준다. 이 중에서도 타이어 공기압은 주행 안전과 연비를 좌우하는 핵심 요소이다. 예컨대 적정 공기압보다 낮으면 타이어가 과도하게 늘어나 접지면이 넓어져 구름저항이 커지고, 과도한 열이 발생해 타이어 수명이 급격히 단축될 수 있다. 반대로 공기압이 너무 높으면 접지면이 작아져 제동력이 떨어지고 핸들링이 불안정해질 가능성이 있다. 이러한 문제를 예방하기 위해, TPMS는 타이어 압력을 실시간으로 모니터링하여 운전자에게 경고를 제공함으로써 안전하고 경제적인 운행을 도와준다.
직접 감지식 TPMS(Direct TPMS)는 타이어 내부에 설치된 무선 센서 시스템(무선 주파수 송·수신기 및 배터리, 압력 센서, 온도 센서, 마이크로컨트롤러 등)으로 구성된다. 각 휠 내부에 있는 센서는 주행 중 일정 간격으로 타이어 내부 압력을 측정하여 압력과 온도 데이터를 무선 통신으로 차량 ECU에 전송한다. ECU는 각 휠의 데이터를 실시간으로 비교 분석하여, 미리 설정된 공기압 기준 범위를 벗어나면 대시보드에 경고 메시지를 표시하거나 경고등을 깜빡여 운전자에게 알려 준다. 직접 감지식 TPMS는 측정 정확도가 높고, 개별 휠의 실시간 압력 상태를 직접 측정하므로 오탐률이 낮다. 그러나 타이어 휠 교체나 스페어 타이어 사용 시 센서 재등록(리프로그래밍) 작업이 필요하며, 초기 설치비용이 상대적으로 높은 편이다.
간접 감지식 TPMS(Indirect TPMS)는 ABS 휠 속도 센서와 차량 ECU를 활용하여 타이어 압력 변화를 간접적으로 판단하는 방식이다. 압력이 낮아진 타이어의 원심 반경이 작아지면 휠 회전 속도가 상대적으로 빨라지는데, 이를 ABS 센서가 감지하여 ECU가 압력 이상 여부를 판단하는 원리다. 간접 감지식 방식은 별도의 타이어 내부 센서를 설치할 필요가 없어 초기 비용이 저렴하고, 휠 교체 시 별도 리프로그래밍 없이도 계속 사용할 수 있다는 장점이 있다. 그러나 실제 압력 수치를 알 수 없고, 센서 교환이 불필요하다는 장점에도 불구하고 잘못된 계절형(윈터) 타이어 장착 시 오인식 가능성이 있다. 예컨대 휠 사이즈가 다른 스페어 타이어를 달거나, 급격한 온도 변화로 압력 변동이 발생하면 오작동 경고가 뜰 수 있다.
이처럼 직접 감지식과 간접 감지식 TPMS는 각자 장단점이 있으므로, 제조사와 차량 모델에 따라 채택 방식이 다르다. 서론에서는 TPMS의 개념과 중요성, 직접 감지식·간접 감지식의 차이점을 살펴보았다. 다음 본론에서는 TPMS 구성 요소와 작동 원리를 자세히 설명하고, 운전자가 TPMS를 활용해 타이어를 올바르게 관리하는 방법에 대해 알아본다.
TPMS 구성 요소와 작동 원리
1. 무선 센서 유닛(Sensor Unit)
직접 감지식 TPMS의 핵심은 각 타이어 휠 내부에 부착된 무선 센서 유닛이다. 이 센서 유닛은 작은 금속 하우징으로 감싸져 있으며, 내부에는 다음과 같은 부품이 내장되어 있다. 첫째, 다이아프램(Diaphragm)형 압력 센서이다. 다이아프램 압력 센서는 실리콘 막(다이아프램)이 공기압에 따라 미세하게 변형되는 정도를 전기 신호로 변환하여 타이어 내부 압력을 정밀하게 측정한다. 압력 변화량에 따라 저항 값이 변하는 피에조저항 소자(Piezoresistive Element)를 사용하거나, 정전용량 변화형(Capacitive) 센서를 사용해 변화량을 검출하기도 한다. 둘째, 온도 센서이다. 타이어 공기압은 주변 온도에 큰 영향을 받는데, 공기의 압력은 온도가 상승하면 팽창하여 상승하고, 온도가 하강하면 수축하여 감소한다. 따라서 타이어 내부 온도를 동시에 측정해 압력 값 보정에 활용한다. 우리가 아침에 외부 온도계가 낮으면 타이어 공기압이 0.1~0.2바 정도 낮게 계측될 수 있다는 점을 경험해 보았을 것이다. 이를 보정하기 위해 온도 센서 데이터를 사용한다. 셋째, 무선 송수신 모듈이다. 주파수 대역은 국가별로 다르지만, 보통 315MHz(북미)나 433MHz(유럽·아시아) 대역을 사용하며, 이를 이용해 압력·온도 데이터를 약 1~2초 간격으로 ECU에 전송한다. 센서 쪽 전력은 내장된 리튬 이온 배터리에서 공급되며, 배터리 수명은 약 5~7년(또는 150,000~200,000km) 정도로 설계된다.
2. 휠 밸브 밑 장착 유형 vs. 밸런스 고무형 센서
압력 센서 유닛은 크게 휠 밸브 밑 장착형(Valve-stem Mount Type)과 휠 밸런스 고무형(Band-type Mount Type) 센서로 나뉜다. 밸브 밑 장착형 센서는 기존 밸브 스템(Valve Stem)을 분리하고, 그 자리에 센서 유닛 겸 밸브를 결합하여 장착한다. 이 방식은 설치가 간편하고 공장 출하 시 기본 장착 방식으로 많이 사용되지만, 밸브 손상이나 누유 발생 시 센서 전체를 교체해야 한다는 단점이 있다. 반면 밸런스 고무형 센서는 기존 밸런스 웨이트(Balancing Weight)를 탈거한 뒤 센서 유닛을 휠 내부 벨트(밴드)로 고정해 장착하는 방식이다. 이 방식은 밸브 스템 손상 없이 SPARE 휠에도 활용 가능하며, 밸런스를 재설정하기 용이하다는 장점이 있으나, 밸런스 작업 시 센서가 손상될 위험이 있다.
3. 차량 ECU 및 인디케이터
센서 유닛에서 전송된 데이터를 수신하는 ECU(TPMS ECU 또는 중앙 제어 유닛)는 CAN(Controller Area Network) 또는 LIN(Local Interconnect Network) 통신망을 통해 차량 내부 네트워크에 연결된다. ECU는 각 휠의 압력 정보를 실시간으로 비교해, 설정된 기준 범위를 벗어난 휠을 빠르게 식별한다. 기준 범위를 벗어나면, 즉 상황에 따라 권장 타이어 공기압 대비 ±10% 이상 차이가 발생하거나, 급격한 압력 변화(예: 타이어 펑크)가 감지되면 즉각적으로 대시보드에 경고 메시지나 경고등(타이어 모양에 느낌표 표시)을 점멸시킨다. 또한, 일부 고급 차량은 대시보드에 휠별 공기압 수치를 실시간으로 표시하거나, 스마트키 앱을 통해 원격 모니터링 기능을 제공하기도 한다. 차량 ECU는 타이어 온도 보정 알고리즘을 내장해 주행 중 공기압 변화를 자동으로 보정하며, 지정된 시간마다 타이어 위치를 파악하기 위한 퀴즈 모션(퀴즈 모드, 특정 주파수 대역으로 통신)을 수행하기도 한다.
4. 간접 감지식 TPMS의 구성
간접 감지식 TPMS는 별도의 센서 유닛이 없고 기존 ABS 모듈의 휠 속도 센서를 활용한다. ABS 센서는 각 휠의 회전 속도를 측정해 ECU로 전송하는데, 타이어 공기압이 떨어지면 타이어 반지름이 작아지면서 해당 휠의 회전수가 상대적으로 빨라진다. ECU는 모든 휠의 회전 속도를 지속적으로 비교하여 특정 휠 속도만 빠르게 변하는 경우, 해당 휠에 공기압 이상이 있다고 간주해 경고를 발생시킨다. 이 방식은 별도 센서 설치가 필요 없어 초기 비용이 저렴하고 휠 교체 시에도 특별한 재설정 과정을 거치지 않아 편리하지만, 실제 구체적인 압력 수치를 알 수 없고, 노면이 고르지 않을 때나 급격한 코너링 등 휠 속도 편차가 발생하는 상황에서는 오탐 경고가 발생할 수 있다.
5. TPMS 작동 프로세스 요약
① 주행 시작 후 센서 유닛이 일정 간격(1~2초)으로 공기압 및 온도 데이터를 측정
② 무선 송신기를 통해 ECU에 압력·온도 데이터 전송
③ ECU는 앞서 설정한 기준 범위와 실시간 데이터를 비교 분석
④ 공기압 기준을 벗어난 타이어를 식별하면 경고 메시지 및 경고등 점멸
⑤ 운전자가 정차 시 타이어 상태를 확인하고 공기압 보충 또는 타이어 교체
⑥ 운전자는 TPMS 경고가 발생하거나 정기 점검 시 TPMS 센서 배터리 수명 확인 및 재등록(리프로그래밍) 작업 실시
TPMS 활용한 올바른 타이어 관리법과 팁
TPMS를 활용하면 타이어 관리가 한층 수월해진다. 다음은 TPMS를 통해 얻을 수 있는 주요 이점과 운전자가 실생활에서 주의해야 할 사항이다.
1. 정확한 공기압 유지로 연비 개선
적정 공기압을 유지하면 타이어 구름저항을 최소화하여 연료 소비를 줄일 수 있다. 일반적으로 제조사 권장 공기압은 탑승 인원, 적재 중량, 주행 속도 등을 고려해 설정되는데, TPMS를 통해 실시간 공기압 정보를 확인하면 연비 최적화가 가능하다. 예를 들어 고속도로를 주행하기 전에 TPMS 경고등이 켜진 휠이 있다면, 휴게소나 정비소에 들러 공기압을 보충함으로써 주행 중 연비를 절약하고 이산화탄소 배출량을 줄일 수 있다.
2. 타이어 수명 연장 및 비용 절감
적정 공기압보다 0.5바 이상 낮으면 타이어 내구성이 15~20% 정도 감소한다는 연구 결과가 있다. TPMS 경고가 뜨면 즉시 정차하여 공기압을 보충하거나 타이어 상태를 점검하면, 비정상적인 마모를 방지할 수 있다. 이를 통해 타이어 교체 주기를 연장하여 유지 비용을 절약할 수 있다. 또한 타이어 펑크가 발생할 가능성을 줄여, 돌발 상황에서 발생할 수 있는 견인 비용 및 추가 수리 비용을 예방할 수 있다.
3. 계절 변화에 따른 공기압 보정
타이어 공기압은 온도 변화에 민감하다. 기온이 10°C 떨어질 때마다 공기압은 약 0.1~0.2바 감소한다. 겨울철에 기온이 급격히 떨어지면 TPMS 경고등이 켜질 수 있으므로, 계절 변화 시마다 권장 공기압보다 0.2바 정도 높게 맞추는 것이 좋다. 반대로 여름철에는 타이어 압력이 높아질 수 있으므로, 주행 전에 TPMS를 확인하여 권장 범위 내로 보정해야 한다. 이를 통해 온도 변화로 인한 오탐 경고를 줄이고 안정적인 주행이 가능해진다.
4. 타이어 교체 및 림 정비 후 재등록
타이어 패턴 교체, 휠 얼라인먼트 작업, 스페어 타이어 장착 등의 경우 TPMS 센서 위치 정보가 변경되어 인식 오류가 발생할 수 있다. 이때 차량 매뉴얼에 따라 TPMS 센서 재등록(리셋) 과정을 수행해야 한다. 일반적으로 시동을 켠 상태에서 TPMS 리셋 버튼을 몇 초간 누르거나, 대시보드 메뉴에서 설정을 변경하는 방식으로 재등록이 가능하다. 센서 재등록을 통해 ECU가 각 휠의 새로운 센서 ID를 인식하면 경고 없이 정상적으로 TPMS 기능을 사용할 수 있다.
5. 센서 배터리 수명 관리
직접 감지식 TPMS는 배터리 교체가 불가능한 일체형 구조로, 배터리 수명은 평균 5~7년 정도이다. 배터리가 수명을 다하면 센서에서 데이터 수신이 불가능해져 TPMS 경고등이 계속 켜지거나 경고 메시지가 나타난다. 이때에는 센서 유닛 전체를 교체해야 하므로, 정기 점검 시 TPMS 배터리 상태를 모니터링하거나, 교체 주기가 다가오는 시점에 정비소를 통해 교체 예약을 하는 것이 좋다.
6. 원격 모니터링 및 스마트키 앱 사용
최근 출시되는 일부 차량은 스마트키 앱과 연동된 TPMS 기능을 제공한다. 스마트폰 앱을 통해 각 타이어의 실시간 압력·온도 정보, 최근 경고 발생 이력 등을 확인할 수 있으며, 장거리 운전 중 타이어 이상 징후가 발생했을 때 미리 알림 메시지를 받을 수 있다. 이러한 기능을 통해 운전자는 타이어 상태를 항상 확인하며, 긴급 상황에 대비할 수 있다.
TPMS의 미래와 결론
TPMS 기술은 초기에는 단순히 경고 기능만 제공했으나, 최근에는 차량 안전 시스템의 일부로 통합되어 더욱 고도화되고 있다. 앞으로 TPMS는 더욱 정밀한 센서 기술과 데이터 분석 알고리즘을 적용하여, 타이어 공기압뿐 아니라 타이어 온도 분포, 마모 상태, 노면 상태 등 다양한 정보를 제공할 것으로 기대된다. 예컨대 인공지능(AI) 기반 분석을 통해 각 휠의 마모 패턴을 학습하고, 운전 습관과 도로 환경에 맞춘 최적의 공기압 권장 값을 제공하거나, 마모가 심한 타이어를 미리 예측해 정비 시기를 안내해 주는 기능이 상용화될 전망이다.
또한, 전기차(EV) 시대에는 TPMS가 에너지 효율 관리에도 중요한 역할을 할 것으로 보인다. 전기차는 배터리 소모량에 민감하므로, 최적의 타이어 공기압 유지가 전체 주행 가능 거리 확장에 큰 영향을 미친다. TPMS는 전기차 주행 데이터와 연동하여 타이어 압력 최적화 알고리즘을 실시간 적용하고, 차량 자체 컴포넌트(온보드 컴퓨터, 충전 인프라 등)와 연계해 원격으로 공기압을 보정하는 기능도 연구 중이다. 또한 무선 충전 시스템과 결합되어, 무선 충전 패드에 주차 시 자동으로 공기압을 체크하고 경고를 제공하는 기술도 개발될 전망이다.
마지막으로, TPMS는 자율주행 기술과도 밀접하게 연관된다. 자율주행 모드에서는 타이어 상태를 실시간으로 측정해 제어 시스템에 반영함으로써, 차량이 안전한 주행 궤적을 유지할 수 있도록 한다. 예를 들어, 코너링 시 타이어 압력 불균형으로 인해 차량이 제어 불능 상태에 빠질 위험이 있을 때, TPMS 정보가 제어 유닛에 전달되어 적절한 속도 제어나 핸들링 보조가 이루어진다.
이와 같이 TPMS는 단순한 경고 장치를 넘어, 차량 안전·연비·자율주행 기술 등 다양한 영역에서 핵심 데이터를 제공하는 스마트 시스템으로 진화하고 있다. 운전자는 TPMS를 통해 타이어 상태를 보다 정밀하게 관리함으로써 안전 운전과 경제적 이점을 동시에 누릴 수 있다. 이 글을 통해 TPMS의 작동 원리와 구성 요소, 올바른 관리 방법, 활용 팁, 그리고 미래 기술 동향을 이해하여, 차량 안전과 연비 향상에 적극 활용하기를 바란다.
